产品中心
引进环保型防水卷材生产线，生产SBS、APP防水卷材等不同型号的优质产品

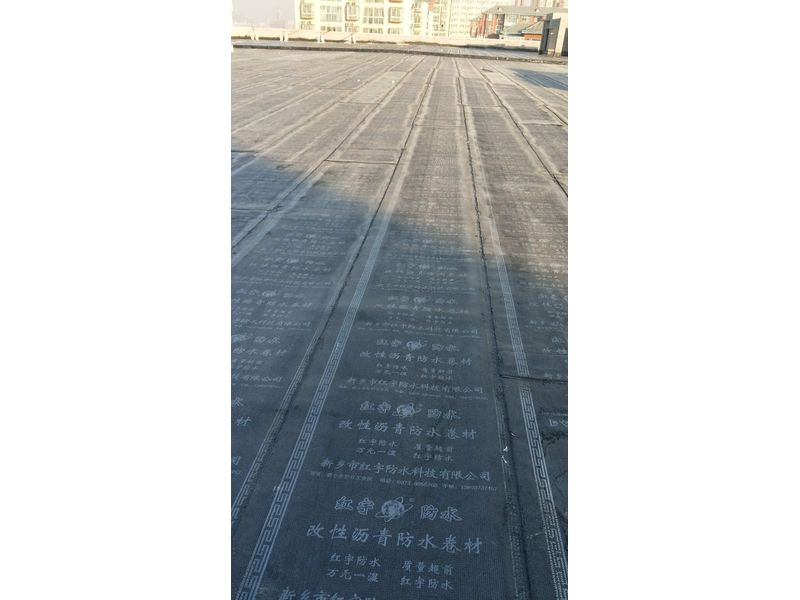

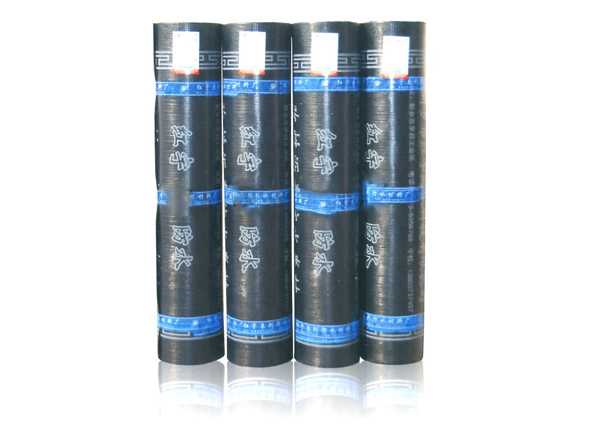

弹性体（SBS）改性沥青防水卷材
SBS弹性体改性沥青防水卷材是以SBS(苯乙烯一丁二烯--苯乙烯）热塑性弹性体改性沥青为浸涂材料，以聚酯毡、玻纤毡为胎基，以细砂、矿物（片）、PE膜、铝膜等为覆面材料，制成的弹性体改性沥青防水卷材。 适用范围 该产品适用于一般工业、民用建筑屋面及卫生间防水、地铁、隧道、地下室的防潮防水、水库泳池防渗防漏、桥梁、机场跑道等诸多领域（聚酯胎特别适用于不稳定结构工程的防水）。 施工方法 1、热熔法：基层处理一涂刷冷底子油一按设计方案弹（划）线一试铺防水卷材并剪裁下料一热铺已剪裁的防水卷材，且滚压封边一涂刷SBS胶粘剂一均匀撒布薄层中粗沙作为防热保护层。 2、冷粘发：基层处理一涂刷SBS胶粘剂一冷粘防水卷材，且滚压封边，做保护层。 注意事项 1、热熔施工时，涂刷的基层处理剂必须干燥4h(以不粘脚为宜)。 2、屋面施工作业时，施工人员不允许穿带钉鞋进入现场，必要时佩带安全带，四周应有防护措施，施工现场亦应配置适量的灭火器材，以免发生火灾。 3、注意成品保护，非施工人员严禁进入施工现场。 主要性能指标GB18242-2025
自粘防水卷材
自粘防水卷材为无胎体和有胎体两种。 无胎自粘卷材是用橡胶类聚合物作为改性沥青后制成，此材料有着防水和密封两项使用功能，同时有粘结作用，材料本身具有可粘性好、可冷施工，延伸率高，穿剌后自愈合性能好等特点。 有胎自然卷材涂改性沥青是自粘胶外，其他组合与改性沥青卷材基本相同，此材料是改性沥青防水卷材中的多功能材料，可以冷施工、具备自粘、自愈合的防水、密封功能。 物理性能：JC840-2008
两烯酸酯弹性防水涂料
产品简介 丙烯酸酯弹性防水涂料早以改性丙<烯酸酯类多元共聚高分子乳液为基料，添加多种助剂、填充剂，经科学加工而成的一种单组分水性高分子防水涂膜材料。具有**的耐水性及耐老化性能。 产品特点 ♦无毒、无味的环保产品。 ♦涂膜高弹性、高强度、高粘结力。 ♦耐酸、耐碱、耐高温，耐紫外线抗老化。 ♦延伸率大，对基层收缩和变形开裂适应性较强。 ♦耐热稳定性、低温柔韧性、耐水性和抗.裂性能好。 ♦能在潮湿、干燥的多种材质基面上施工，粘结力牢固。 ♦冷施工、施工简单、工期短、无污染、维修方便。 ♦可添加颜色兼作饰面材料。 适用范围 适用于各种新旧建筑物、构筑物的屋面、墙面、厕浴间、地下池、水池、桥梁、隧道的防水、防渗和防潮。 技术性能指标注意事项 ♦施工时环境温度应在5°C以上，阴雨天气或基层有明水时不能施工。 ♦防水涂层应完全干燥后，方可进行表层装饰施工。 运输和贮存 ♦产品应存放于5°C以上的阴凉处，避免日晒雨淋，运输中应防止碰撞。 ♦产品内存储存期为一年。 施工工艺 基层处理 要求基层平整，干燥和坚实，应无油、无污染物、无浮尘等，基层裂缝及管根部留设凹槽，并用密封材料嵌实密封，之后要附加层•阴阳角要做成圆弧形，阴角半径大于25mm，阳角半径大于5mm。 施工方法 ♦三遍涂刷法： 三层总厚约：1.5mm，总用料量约：2.7kg/m2 适用于一般建筑工程防水。♦四遍涂刷法： 四层总厚约：2.0mm，总用料量约：3.5kg/m 适用于单道设防的建筑防水工程。♦增设加强成涂刷法： 总厚度：1.5-2.0mm，总用料量：1.82--2.52kg/m 适用于变形较大的防水工程以及异性部位（墙根、檐沟、天沟、阴阳角等）的増强。施工过程中的注意事项 下一道涂层必须等上一道涂层表面干后进行，施工过程中如有涂料有轻微沉淀应搅拌均匀使用。 上一道与下一道涂刮方向应相互垂直。具有加强层时的施工，在涂刮**道图层后可立即铺贴聚酯无纺布或尼龙加筋网格布，加强层应铺贴平整，不能有褶皱，并用刷子刷实。涂层施工完成后，应自然养护7-9天。 施工验收 施工时环境温度应在5°C以上，阴雨天或基层有明水时不可施工。防水涂层应竞全干燥后，方可进行表层装饰施工。 应对防水成品层进行隔离保护，以免破坏。
K11纳米WATERPROOF防水浆料
本品系列用科学配方配制而成的双组份聚合物改性水泥基防水浆料。其中富合丙烯酸酯、憎水剂、阻绣剂、速凝剂、早强剂等十余种进口助剂及活性物质。其涂膜层具油**的抗渗、防潮、防腐等功能，而其中的活性成分可随水渗入基层深处，形成稳定的不溶于水的结晶体，从而起到由表及里的立体防水效果，是一款防水精品。 产品特点 ♦成膜坚韧，与基面粘结牢固，防水效果**。 ♦略具柔韧性，耐酸碱。 ♦可直接在其成膜干固后的表面进行后续施工，如抹灰、粘贴瓷砖等。 ♦可直接在潮湿基面上涂刷。 ♦操作简单，无需**人员施工也可以保证施工质量。 ♦无毒害物质，可用于饮用水工程的防渗，防潮。 ♦皮肤式防水、施工、维修简便。 适用范围 室内外建筑物的墙体、地面、地下室、厨房、卫生间、蓄水池、桥梁等的防水、抗渗、防潮。 涂刷于需铺贴石材、瓷砖、木地板、石膏板、墙纸等之前的底材上，可达到**的防潮效果，从而大大延长上述建材的使用寿命，保持其表面的美观。 可用于钢结件的地下、水下防锈、防腐等。 技术性能 1、基面处理 基面须坚固、平整、无灰尘、无油污、无脱落物及其他松动物。 基面的蜂窝、孔洞、裂缝等先用红宇牌速凝型堵漏灵填堵并抹平，尖锐的边缘及凸起物应铲除。 施工前，基面用水充分湿润（但不能有积水）。对疏松多孔的基面应用缓凝型堵漏王浆料抹平，阴阳角等节点处做成圆弧角（阴角大于50mm/阳角R大于10mm)。 2、使用方法 将粉料缓缓倒入配套乳液中，边倒边用电动搅拌器搅拌，充分搅拌3-5分钟直至形成无粉团的均匀浆料，静置10分钟使浆料充分熟化后搅拌2分钟。注意：二次搅拌时应搅拌器置于容器底部•不要做提升运动，以免浆料裹入空气，调好后的浆料在1小时内用完。 用棕毛刷将浆料均匀地涂刷于充分湿润但无明水的基面上，注意避免漏刷。当上一涂层已固化并产生足够强度后，再进行下一层施工（总厚度1mm以上）。若表面还有饰面层施工，则建议*后一道防水层应用棕毛刷作横向拉丝处理，以提高粘结度。每层涂刷方向应相互垂直交叉。 缝隙较大出及易变形的裂缝建议采用玻纤网格布作増强处理或采用局部空涂法施工。 大面积施工时也可以采用高压喷涂法施工。 参考用量 用于防潮，涂刷_层，厚度0.5mm以上，约1.0kg/m2o 用于防水、抗渗时，须涂刷二遍以上，厚约1.2mm，约2kg/m2。 运输、贮存 本产品非危险品，可按一股物品方式运输，途中要防止雨淋、强冻、碰撞。贮存时严格防晒、防冻袋装粉料应架空防潮，液体应在5°C以上温度保存。 正常贮存、运输条件下，产品能保质期自生产之曰起为一年。 包装 净重：20kg/桶；10kg/桶等规格。 粉料：乳液=1：0.4(对柔韧性要求较高时，可适当减少粉料用量）。
JS复合防水涂料
"红宇牌"JS复合防水涂料是一种由高分子乳液与无机粉料构成的双组分复合型防水涂料，是一种既具有有机弹性高又有无机材料耐久性强等优点的新型防水材料。涂覆层可形成高强坚韧的防水涂膜，产品可根据需要配成彩色涂层。 JS复合防水涂料技术特点 ♦冷施工、无毒、无味、无污染； ♦可在潮湿基面施工； ♦可厚涂，施工简单方便，干燥固化速度快； ♦涂层具有一定的透气性，即使基层潮湿也不会发生防水层气鼓现象； ♦与基层具有良好的粘接性； ♦优良的耐候性； 注：1、5°C以上施工；2、干燥固化后的涂层吸水率较高，在长期浸水环境下使用应做浸水试验。 物理力学性能适用范围 1、工业及民用建筑的屋面工程；2、厕浴间、厨房防水、防潮工程；3、墙面、地下室、游泳池、槽罐的防水； JS-I型复合防水涂料用于非长期浸水环境下的防水工程。 JS-II型复合防水涂料用于长期浸水环境下的防水工程。 产品包装及使用注意事项 甲组分每桶30kg，需存放在5°C以上阴凉处，乙组分每桶30kg。甲组分保质期6个月，乙组分保质期12个月。刮风、下雨或0°C以下不能施工，特别潮湿或不通风的环境中施工，影响成膜。
单组份聚氨酯防水涂料
采用高品质聚氨酯预聚体及其催化剂、固化剂、増塑剂、填充剂。确保该产品具有以下 突出特点： 1、无毒（不含煤焦油） 2、固化速度快 3、防霉、抗碱、抗老化性能品质高 4、质地优良、幼滑光亮 适用范围 可用于地下室、新旧屋面、卫生间、.桥梁、人防工程等场合的防水、防潮，也可用于金属管道、车间地坪、水池等的防腐蚀及木地板、水泥板、石棉制品、陶瓷制品、地砖等粘接。 施工方法 (1)基层处理 环保型水性沥青聚氨酯防水涂料可用于干燥和潮湿基层，可铺设于水泥砂浆、混凝土基层上，基层须坚实，表面平整光滑，不起砂，不起鼓，不开裂，基层的阴阳角做成半径不小50mm的圆弧形，基层上所有管件安装牢固、收头圆滑。 (2)环保型水性沥青聚氨酯防水涂料在雨天、雪天严禁施工、气温低于0°C时不得施工。 (3)涂刷防水层 用于屋面工程时，其厚度不宜小于2mm，涂布量为2.3kg/m2，且雨水口、山墙、女儿墙、天沟、阴阳角、出屋面管道及压顶等关键部位须加厚0.5--0.8mm。用于地下工程时，其厚度不宜小于3mm，涂布量为3.5kg/m2，且阴阳角、伸缩缝、穿墙管四周要加500mm宽聚酯毡片和加厚0.7--1.0mm的涂层。用于厨房、卫生间楼地面时，其厚度不宜小于1.5mm，涂布量1.7kg/m2。 (4)质量要求 ①涂膜防水层应平整、无气泡、空鼓等缺陷，厚薄均匀一致，可用针测法进行厚度检测。 ②涂膜防水层应均匀固化，形成连续、无缝、整体的防水层，在雨后或采用淋水和蓄水的方法检査有无渗漏现象。
无机防水堵漏材料--水不漏（堵漏灵）
"红宇牌"水不漏是粉末状**能无机多功能刚性防水堵漏材料。特点是凝结速度快，不但能大面积防漏止渗，而且能在高压下迎水堵漏，用水调和即可。新的混凝土和砖石结构的地下室、隧道、水池（库）、卫生间内外防水堵漏。 物理性能使用方法 1.漏水堵漏：速凝型 将渗漏部位凿成燕尾型孔洞或沟槽。按灰水比1:0.15将水不漏拌合成湿盐状、捏成孔洞直径略大点的纺锤状团块，放置约lOmin。将团块迅速塞进拥水的孔洞中，用锤击木棒挤紧压实，团块在孔中随即微膨胀凝固，并同基体反应结成坚固整体。 2.刮压：缓凝型 清理基面，铲除松动结构，用水充分湿润，光湿平面必要时打毛。 按灰水比1:0.4将水不漏粉剂拌合成腻子浆，放置片刻，用胶皮刮板用力刮在预先湿润的基础上，硬固后再刮压2-3遍，也可用灰水比1:0.6拌料，用毛刷或滚子按上述方法施工。 注意：及时湿养护，拌好的料环境温度在15°C以上。 条件：速凝型在2分祌内用完；缓凝型在20分钟用完。加水或对环境温度低，可用时间长些，反之短些。 初凝后，不可加水再用。冬季-5°C以下施工，需加点重蛍为1-3%的亚硝酸钠。粉料勿受潮，每平方米用量约1.5-2.0看过，保质期6个月。
